A spikdrivet ankare är en fästanordning i ett stycke som kombinerar en betongspik och en ankarhylsa, vilket gör att den kan drivas direkt in i betong, murverk eller block med en hammare - ingen förborrning krävs i många applikationer. För hantverkare och gör-det-själv som behöver ett snabbt, pålitligt, lågprofilsankare i hårda basmaterial, spikdrivet ankare ger installationstider upp till 70 % snabbare än traditionella expansionsankare som kräver en separat borr och skruv.
Den här guiden beskriver exakt hur spikdrivet ankares arbete, vilka typer som finns tillgängliga, hur de jämförs med alternativa fästmetoder, lastkapacitetsdata, bästa installationsmetoder och svar på de vanligaste frågorna.
Hur fungerar ett spikdrivningsankare?
A spikdrivet ankare fungerar genom mekanisk expansion: ett härdat stålstift (spiken) drivs in i en förinstallerad eller saminstallerad ankarkropp (hylsa), vilket tvingar hylsan att expandera utåt mot hålets väggar eller basmaterialet, vilket skapar ett friktions- och lagerlås som motstår utdragning. Processen är enkel:
- Placera ankaret — Placera ankarenheten (spiken förinsatt löst i hylsan) mot materialet på önskad plats.
- Slå på spiken — Slå på spikhuvudet med en hammare (eller pulveraktiverat verktyg för applikationer med stora volymer) tills spiken är helt på plats och jämnt.
- Expansion låser ankaret — När nageln rör sig ner genom hylsan, tvingar en avsmalnande sektion vid spikens spets underbenen på hylsan att spridas utåt och griper det omgivande materialet.
- Installera fixturen — Spikhuvudet (eller en bricka/fläns som är integrerad i vissa konstruktioner) klämmer fast fixturen mot ytan.
Vid förborrade applikationer förs hylsan först in i ett korrekt dimensionerat pilothål, sedan slås spiken in. I direktdrivna konstruktioner anpassade för mjukare murverk penetrerar hela aggregatet materialet utan förborrning.
Typr av spikdrivningsankare: Vilken design passar din applikation?
Spikdrivna ankare är inte enstaka som passar alla. Det finns flera distinkta konstruktioner, var och en optimerad för olika basmaterial, lastriktningar och installationsmetoder.
1. Hammardrivankare (stiftankare)
Den hammardrivankare är den vanligaste formen av spikdrivningsankare för allmänt byggande. Den består av en zinklegering eller nylonhylsa och en stift av härdat kolstål. Hylsan sätts in i ett förborrat hål (matchar hylsans ytterdiameter), fixturen placeras över hylsflänsen och stiftet drivs i jämnhöjd med en hammare. Standardstorlekar sträcker sig från 1/4" × 1" till 3/8" × 3", med arbetsbelastningar på 200–900 lbs beroende på storlek och basmaterial. Den är idealisk för att fästa pälslister, kabelklämmor, eldosor och tröskelplattor på betonggolv eller blockväggar.
2. Zinkdrivankare (Platt Head Pin Anchor)
Den zink drivankare använder en hylsa av zinklegering för måttlig korrosionsbeständighet och ett platt, lågprofilshuvud som sitter i jämnhöjd med fixturytan när den väl har körts. Det används ofta i lätta interiörapplikationer - fästa metallskenor, rörklämmor, wire management clips och skyltar på betong eller block. Zinkdrivankare rekommenderas inte för utomhusmiljöer eller miljöer med hög luftfuktighet; versioner av rostfritt stål eller nylon bör bytas ut under dessa förhållanden.
3. Nylon spikdrivankare
A spikdrivningsankare i nylon ersätter metallhylsan med en nylonkropp, vilket ger den fullständig korrosionsimmunitet, elektrisk isolering och kompatibilitet med material som galvanisk kontakt med metall kan skada. Vanliga applikationer inkluderar kakel- och stenförankring, krav på elektrisk isolering och utomhusmiljöer där metallkorrosion är ett problem. Avvägningen är lägre skjuv- och draghållfasthet jämfört med metallhylskonstruktioner - vanligtvis 100–400 lbs arbetsbelastning mot 200-900 lbs för zink- eller stålversioner.
4. Pulverdrivet drivankare (PAF-spik)
I kommersiellt byggande med stora volymer, en pulveraktiverat fästelement (PAF) — även kallat ett pulverdrivet spikankare — använder en kontrollerad sprängladdning för att slå in en härdad spik direkt i betong eller stål på en bråkdel av en sekund. Dessa är de snabbaste spikdrivet ankares tillgängliga, används flitigt för att fästa stålskenor på betongplattor, träbottenplattor på betong och undertaksgaller på betongdäck. Inträngningsdjup på 1/2" till 1-1/4" i betong är typiska, med skjuvvärden på 500–1 500 lbs per fästelement i 3 000 PSI betong.
5. Betongskuren spik (murspik)
Den simplest form of a spikdrivet ankare , den härdade murverk skuren spik drivs direkt in i bruksfogar eller mjukare blockmaterial utan hylsa. Det är det billigaste alternativet (så lite som 0,03 USD per fästelement i bulk) och snabbast att installera men också det minst konsekventa när det gäller att hålla värden och är inte lämplig för strukturella belastningar. Används bäst för att fästa pälsremsor på bruksfogar, tillfällig formsättning eller lätt trim till block.
Jämförda typer av spikdrivankare: belastningar, material och bästa användningsområden
| Type | Ärmmaterial | Typisk arbetsbelastning | Förborrning krävs? | Bästa applikationen | Kostnad per enhet |
| Hammer Drive Anchor | Zinklegering / Stål | 200–900 lbs | Ja | Rörklämmor, stag, furring | 0,15–0,60 USD |
| Zinkdrivankare | Zinklegering | 150–600 lbs | Ja | Ljusarmaturer inomhus | 0,10–0,45 USD |
| Nylon Nail Drive | Nylon | 100–400 lbs | Ja | Korrosiva miljöer, kakel | 0,12–0,50 USD |
| PAF Nagelankare | Härdat stål | 500–1 500 pund | Nej | Stålspår, bottenplattor | 0,20–0,80 USD |
| Masonry Cut Nail | Härdat stål | 50–200 lbs | Nej | Pälsning, bruksfogar | 0,03–0,15 USD |
Tabell 1: Jämförelse av spikdrivna ankartyper efter material, lastkapacitet, installationsmetod och kostnad.
Spikdrivningsankare vs. andra betongfästen: Hur jämför de?
Den spikdrivet ankare utmärker sig i snabbhet och enkelhet, men det är inte alltid det bästa valet. Att förstå hur den staplas mot skruvförankringar, kilankare och självhäftande ankare hjälper till att säkerställa att du väljer rätt fästelement för jobbet.
| Typ av fästelement | Installationshastighet | Max dragbelastning | Avtagbar? | Bästa basmaterialet | Vibrationsmotstånd |
| Spikdrivningsankare | Mycket snabb (5–15 sek) | 200–900 lbs | Nej (permanent) | Massiv betong/block | Bra |
| Skruvankare (Tapcon-stil) | Måttlig (2–4 min) | 200–1 200 pund | Ja (re-usable) | Betong, tegel, block | Mycket bra |
| Kilankare | Måttlig (3–5 min) | 1 500–8 000 lbs | Nej (permanent) | Endast fast betong | Utmärkt |
| Sleeve Anchor | Måttlig (3–5 min) | 500–3 500 pund | Nej | Betong, block, tegel | Bra |
| Självhäftande ankare | Långsam (härdningstid krävs) | 2 000–20 000 pund | Nej | Betong, spruckna zoner | Utmärkt |
Tabell 2: Spikdrivna ankare kontra alternativa betongfästen – hastighet, belastning, avtagbarhet och bästa användningsfall.
Nyckel takeaway: Välj en spikdrivet ankare när installationshastigheten är viktigast är belastningen lätt till måttlig (under 900 lbs), och beständigheten är acceptabel. För tunga strukturella belastningar, seismiska zoner eller applikationer som kräver framtida borttagning, är kilankare, skruvförankringar eller självhäftande ankare mer lämpliga.
Spikdrivningsankarlastkapacitet: vad siffrorna betyder
Lastkapacitetsdata för spikdrivet ankares publiceras vanligtvis som ultimat belastning (felbelastning vid testning) dividerat med en säkerhetsfaktor på 4:1 för att komma fram till tillåten arbetsbelastning . Konstruera alltid efter den tillåtna (arbets-) belastningen, inte den slutliga belastningen. Nyckelvariabler som påverkar prestanda:
- Betongtryckhållfasthet (PSI) — Högre PSI-betong (t.ex. 4 000 PSI) ger betydligt högre ankarvärden än 2 500 PSI-betong. Ett 1/4" × 1" hammardrivankare kan uppnå 300 lbs skjuvning i 3 000 PSI betong men bara 185 lbs i 2 000 PSI betong.
- Ankardiameter och ingjutningsdjup — Större diameter (3/8" mot 1/4") och större inbäddning ökar båda utdragningsmotståndet avsevärt. Ett 3/8" × 3" ankare kan bära 3× belastningen av en 1/4" × 1" enhet i samma basmaterial.
- Kant och mellanrum — Installation av en spikdrivet ankare för nära en betongkant minskar kapaciteten avsevärt. Minsta kantavstånd är vanligtvis 10× ankardiametern (t.ex. 2-1/2" för ett 1/4" ankare). Minsta avstånd mellan ankare är vanligtvis också 10× diameter.
- Lastriktning — Skjuvbelastningar (parallellt med ytan) är i allmänhet högre än dragbelastningar (vinkelräta, utdragbara) för spikdrivna ankare.
- Basmaterialets skick — Sprucken betong, ihåliga block eller förstört murverk minskar alla hållvärden. Spikdrivna ankare are not rated for use in cracked concrete under dynamiska eller seismiska belastningsförhållanden.
Hur man installerar ett spikdrivningsankare: Steg-för-steg-guide
Korrekt installation av en spikdrivet ankare är enkel men kräver uppmärksamhet på hålstorlek, djup och vinkelrät drivning - misstag i alla steg minskar hållfastheten med 30–60 %.
Verktyg och material som behövs
- Slagborr med korrekt dimensionerad hårdmetallspets murkrona (diametern matchar ankarhylsan O.D.)
- Hammare (16–22 oz bollpenna eller klohammare)
- Djupmätare eller måttband
- Tryckluft eller utblåsningslampa (för att rengöra hålet)
- Spikdrivna ankare i önskad storlek och material
- Skyddsglasögon
Installationssteg
- Markera platsen — Använd en penna eller markör för att ange exakt var ankaret ska placeras, och se till att kraven på kantavstånd uppfylls (minst 10× ankardiameter från valfri betongkant).
- Borra pilothålet — Använd en borrhammare med rätt hårdmetallskär och borra vinkelrätt mot ytan till erforderligt djup (ankarlängd minst 1/2" för skräpavskiljning). Borrning i vinkel försvagar ankarinstallationen.
- Rengör hålet — Blås ut betongdamm från hålet med tryckluft eller en utblåsningslampa. Skräp som finns kvar i hålet förhindrar full hylsexpansion och minskar hållfastheten med upp till 40 %.
- Placera fixturen (om tillämpligt) — Om ankaret passerar genom ett fixturhål, rikta in fixturen innan du sätter in ankaret.
- Sätt in ankaret — Tryck på spikdrivet ankare montering (hylsa med stift löst förinsatt) i hålet tills flänsen ligger i nivå med fixturen eller ytan.

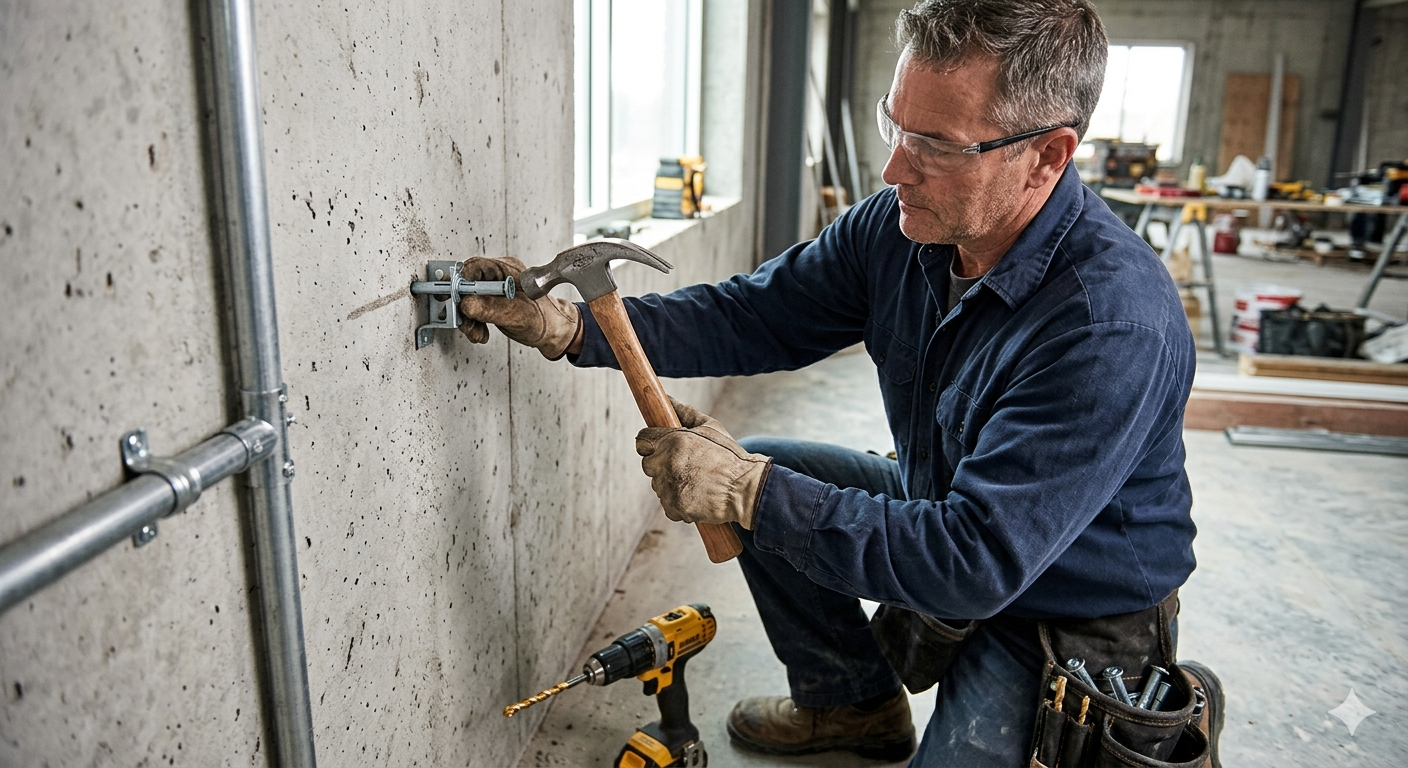

- Kör stiftet — Slå på spikhuvudet rakt och upprepade gånger med hammaren tills spikhuvudet sitter helt i jämnhöjd med hylsan. Kräver vanligtvis 5–15 hårda hammarslag. Slå inte för hårt efter spolningen – detta kan skada expansionsmekanismen.
- Inspektera installationen — Kontrollera visuellt att stiftet sitter ordentligt, att hylsflänsen är tät mot ytan och att det inte finns något mellanrum mellan fixturen och basmaterialet.
Proffs tips: Om stiftet bottnar innan flänsen sitter stadigt är hålet för djupt. Om stiftet inte kan drivas i jämnhöjd utan överdriven kraft, kan hålet vara underdimensionerat — tvinga aldrig ett felpassat ankare, eftersom du riskerar att dela hylsan och förlora all hållstyrka.
Vanliga applikationer för spikdrivningsankare i konstruktion och gör-det-själv
Spikdrivna ankare är ett av de mest mångsidiga lätta fästelementen i betong- och murverkskonstruktioner, som används inom ett brett spektrum av kommersiella, industriella och bostadsapplikationer.
Kommersiell och industriell användning
- Fästa elektriska kabelklämmor och EMT-band på betongväggar och tak
- Säkring av metallstag (unistrut) kanaler till betongdäck
- Fästning av undertaksgaller på bänkar av betongplatta
- Installation av rörstödklämmor och kabelrännesfästen
- Förankring av bottenplåtar med bultspår av metall på betonggolv (med PAF-spikförankringar)
- Montering av tillträdespanelramar och dörrtröskelplattor
Användning för bostäder och gör-det-själv
- Fästning av pälslister på källarväggar av betong för panel eller isoleringsram
- Säkring av väggmonterade hyllfästen till betong- eller blockväggar
- Fästning av fönsterlist, dörrkåpa och golvlister på betong eller murverk
- Installation av bashårdvara för utomhusstängselstolpar i betongterrasser
- Förankring av armaturer, rörelsesensorer och säkerhetskameror till murade exteriörer
- Fästa trädgårdskanter och landskapskantklämmor på betonggångar
Hur man väljer rätt storlek på spikdrivankaret
Att välja rätt spikdrivet ankare storlek kräver balansering av den erforderliga lasten, fixturhålets diameter, basmaterialet och det tillgängliga ingjutningsdjupet. Använd följande dimensioneringslogik:
| Ankarstorlek | Borrstorlek | Min inbäddning | Skjuvning (3 000 PSI) | Draghållfasthet (3 000 PSI) | Typisk användning |
| 3/16" × 7/8" | 3/16" | 1/2" | ~185 lbs | ~120 lbs | Kabelklämmor, tunn kant |
| 1/4" × 1" | 1/4" | 5/8" | ~300 lbs | ~195 lbs | Rörklämmor, remmar |
| 1/4" × 1-1/4" | 1/4" | 7/8" | ~380 lbs | ~240 lbs | Pälsning, lätta fästen |
| 3/8" × 2" | 3/8" | 1-3/8" | ~720 lbs | ~465 lbs | Fjäderbenskanal, rörhängare |
| 3/8" × 3" | 3/8" | 2-3/8" | ~900 lbs | ~595 lbs | Tunga rörstöd, hyllor |
Tabell 3: Storleksguide för spikdrivankare med krav på borrkronor, ingjutningsdjup och tillåtna belastningsvärden i 3 000 PSI betong.
Top spikdrivningsankare och hur man undviker dem
De flesta spikdrivet ankare fel i fältet spårar tillbaka till en liten uppsättning installationsfel som kan undvikas. Att vara medveten om dem innan du börjar kan förhindra kostsamma omarbetningar.
- Fel håldiameter — Det vanligaste felet. Att använda en bit som är till och med 1/32" för stor resulterar i att hylsan snurrar i hålet istället för att expandera, vilket ger en hållfasthet nära noll. Kontrollera alltid att bitstorleken matchar ankarhylsans O.D. exakt.
- Otillräckligt håldjup — Om hålet är för grunt kan stiftet inte färdas tillräckligt långt för att expandera hylsan helt. Borra alltid minst 1/2" djupare än ankarets minsta inbäddning.
- Smutsigt hål — Betongdamm och skräp i hålet fungerar som ett smörjmedel, vilket minskar friktionen mellan den expanderade hylsan och hålväggen med upp till 40 %. Blås alltid ut hålet innan du sätter in ankaret.
- Installation i ihåliga blockceller — A spikdrivet ankare drivs in i det ihåliga hålrummet i ett CMU-block har inget att expandera mot och kommer att misslyckas omedelbart. Förankra alltid i den fasta banan eller frontskalet på blocket, eller använd ett växel- eller ihålig väggankare istället.
- Att köra i vinkel — Ett vinklat hål och en vinklad installation skapar asymmetrisk expansion, vilket minskar hållfastheten och skapar excentrisk belastning på fixturen.
- Installation för nära en kant eller ett annat ankare — Överträdelse av minsta kant- och avståndsavstånd orsakar betongkonbrott vid belastningar långt under nominell kapacitet. Behåll ≥ 10× diameter från kanter och mellan ankare.
Vanliga frågor om spikdrivningsankare
F: Kan ett spikdrivningsankare tas bort när det väl har installerats?
I allmänhet nej - a spikdrivet ankare anses vara ett permanent fästelement. När stiftet väl har drivits och hylsan expanderar, kan ankaret inte dras ut utan att förstöra hylsan. Den mest praktiska borttagningsmetoden är att driva stiftet helt genom hylsan in i betongen (där håldjupet tillåter), och sedan lappa ytan. För applikationer där framtida demontering behövs, använd istället ett betongankare av skruvtyp.
F: Kan spikdrivna ankare användas i tegel eller natursten?
Spikdrivna ankare kan användas i massivt tegel och lite natursten med försiktighet. Borra in i tegelkroppen (inte murbruksfogen) med en hammarborr, var noga med att inte spricka tegelstenen. I mjukt eller dåligt bränt tegel, borra utan hammarinställning och använd en nylonhylsa för lägre expansionskrafter. Natursten varierar mycket - hård granit accepterar spikdrivna ankare väl, medan mjuk sandsten eller kalksten kan spricka. Testa alltid på ett provstycke först och minska pålagda belastningar med minst 50 % för någon annan sten än betong.
F: Vad är skillnaden mellan ett spikdrivet ankare och en vippbult?
A spikdrivet ankare är enbart utformad för massiva basmaterial (betong, murverk, massivt tegel) där ankaret kan expandera mot hålväggarna. A vippbult är designad för ihåliga material (gipsskivor, ihåliga block, ihåliga metalldörrar) där en fjäderbelastad eller gravitationsaktiverad vinge expanderar bakom det ihåliga hålrummet. Användning av ett spikdrivningsankare i ihåligt material kommer att resultera i omedelbart fel; att använda en vippbult i massiv betong är onödigt och opraktiskt.
F: Är spikdrivna ankare klassade för utomhus- och våta miljöer?
Det beror på ärmmaterialet. Standard zinklegering spikdrivet ankares är lämpliga för tillfällig fukt men kommer att korrodera i kontinuerligt våta eller marina miljöer under 2–5 år. För utomhusexponerade applikationer, använd spikdrivningsankare i nylons eller specificera ankare med komponenter i rostfritt stål. För helt nedsänkta eller kemiskt aggressiva miljöer är självhäftande ankare med rostfri gängad stav den föredragna lösningen.
F: Hur många spikdrivna ankare behöver jag för att stödja en hylla på en betongvägg?
För en väggmonterad hylla i betong med 1/4" × 1" hammardrivankares (tillåten dragstyrka ~195 lbs vardera i 3 000 PSI betong), tillämpa en säkerhetsfaktor på 4:1 på din totala hyllbelastning inklusive hyllvikt, innehåll och dynamisk belastning (människor som lutar sig mot den). En hylla som förväntas bära totalt 150 lbs bör förankras med minst 4 ankare som ger 780 lbs tillåten dragkapacitet - mer än 5 gånger den applicerade belastningen. För kraftiga hyllor över 250 lbs, uppgradera till 3/8" ankare eller använd kilankare.
F: Kan spikdrivna ankare användas i tak (överliggande applikationer)?
Ja, men med viktiga varningar. Overhead spikdrivet ankare installationer utsätts för dragbelastning snarare än skjuvning, och dragkapaciteten är lägre – vanligtvis 35–45 % av skjuvningsvärdet. Dessutom kräver överliggande ankare en högre säkerhetsfaktor (vanligtvis 5:1 eller högre i upptagna utrymmen) på grund av fallrisk. För undertaksgaller i kommersiell konstruktion är lätta PAF-spikankare kodaccepterade med specifika avståndskrav, men för tyngre upphängda laster (över 25 lbs per förankringspunkt), kontakta en konstruktionsingenjör och använd certifierade lim eller mekaniska ankare.
Slutsats: När är ett spikdrivningsankare rätt val?
A spikdrivet ankare är det rätta valet när du behöver en snabb, permanent, lätt till måttlig infästningslösning i massiv betong eller murverk och installationshastighet är prioriterad. För rörledningar, furring, rörklämmor, takgaller, tröskelplattor och hundratals liknande konstruktionsuppgifter matchar inget fästelement kombinationen av enkelhet, hastighet (5–15 sekunder per ankare), låg kostnad (0,10–0,60 USD per enhet) och tillräcklig lastkapacitet.
Var spikdrivet ankares kommer till korta — tunga strukturella belastningar över 1 000 lbs, seismisk eller dynamisk belastning, sprucken betong, ihåliga blockceller eller någon applikation som kräver framtida borttagning — alternativa förankringssystem är det korrekta anropet.
Den keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a spikdrivet ankare kommer att prestera till sin fulla nominella kapacitet varje gång.
